Описание DG2041A - универсального генератора сигналов
Состоит в госреестре СИ
Доставка во все регионы РФ
Краткие технические характеристики DG2041A:
- Максимальная выходная частота: 40MHz
- Частота дискретизации: 100 МВыб/сек
- Разрешение по вертикали: 14бит

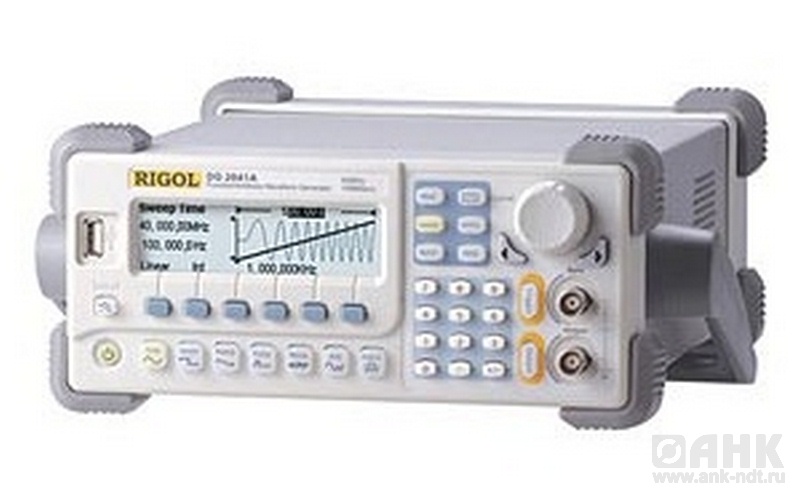

DG2041A — Универсальный генератор сигналов Rigol
Подробные технические характеристики DG2041A:
- DDS технология для получения точного, стабильного выводимого сигнала с низким уровнем помех.
- Частота дискретизации в 100 Mвыборок/с
- Разрешение по вертикали — 14 бит
- Длительность записи: 1 — 512К точек
- Память на сохранение 4 формы сигнала
- 10 стандартных форм сигнала: синусоидальный, прямоугольный (меандр), пилообразный, импульсный, шумовой, синхросигнал, произвольной формы (экспоненциальное возрастание, экспоненциальное понижение, кардиотонический) и напряжение постоянного тока.
- Характеристики частот:
- Синусоидальная: 1 мкГц — 40 МГц (для DG-2041)
- Прямоугольная: 1 мкГц — 40 МГц (для DG-2041)
- Пилообразная: 1 мкГц — 400 кГц (для DG-2041)
- Белый шум: диапазон частот 20 МГц (-3 дБ)
- Сигналы произвольной формы: 1 мкГц — 8 МГц
- Импульс: 500 мкГц — 16 МГц (для DG-2041)
- Диапазон амплитуд (нагрузка 50 Ом): от 1 мВпик-пик −10 Впик-пик
- Погрешность (частота 1 кГц): ±1%уст.знач. ±1 мВпик-пик
- Развитая функция модулирования, различные методы модуляции: AM, FM, PM, PWM и FSK
- АМ-модуляция:
- Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
- Источник запуска: внутренний/внешний
- Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц — 20 кГц)
- Глубина АМ: 0 — 120%
- ЧМ-модуляция:
- Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
- Источник запуска: внутренний/внешний
- Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц — 20 кГц)
- Девиация частоты: 0 — 20 МГц (для DG-2041)
- ФМ-модуляция:
- Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
- Источник запуска: внутренний/внешний
- Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц — 20 кГц)
- Девиация фазы: 0 — 360°
- ФСК-манипуляция:
- Форма несущей: импульс
- Источник запуска: внутренний/внешний
- Внутренняя частота FSK: 2 мГц — 100 кГц; коэф.заполнения — 50%
- ШИМ-манипуляция:
- Форма несущей: импульс
- Источник запуска: внутренний/внешний
- Частота модулирующего сигнала: 2 мГц — 20 кГц
- Коэффициент заполнения: 0 — 100%
- Свипирование:
- Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
- Источник запуска: внутренний/внешний/ручной
- Линейный и логарифмический закон
- Направление: вверх и вниз
- Время свипирования: 1 мс — 500 с
- Установка метки: срез синхросигнала (частотно-программируемый)
- Пакетный режим:
- Форма несущей: синусоидальный, прямоугольный, пилообразный, импульсная, шумовая, произвольной формы
- Источник запуска: внутренний/внешний/ручной
- Тип: с количеством циклов от 1 −50 000 циклов, неограниченный, стробированный
- Начальная фаза: −360° — +360°
- Внутренний период: 1 мкс — 500 с
- Источник стробирования: внешний запуск
- Внешний эталонный (опорный) входной сигнал частотой 10 МГц
- Дисплей: черно-белый LCD дисплей
- Многоязыковый пользовательский интерфейс
- Стандартные интерфейсы: USB, RS-232, GPIB
- Удалённый контроль осуществляется через локальную сеть LAN
- Возможность подключить модуль цифрового вывода на 16+2 каналов совместно с аналоговым каналом, позволяющий восстановить наиболее широко распространённые в повседневной практике смешанные сигналы.
- Питание: 100 — 240 В
- Габариты, мм: 232×108×288
- Масса, кг: 2,7
