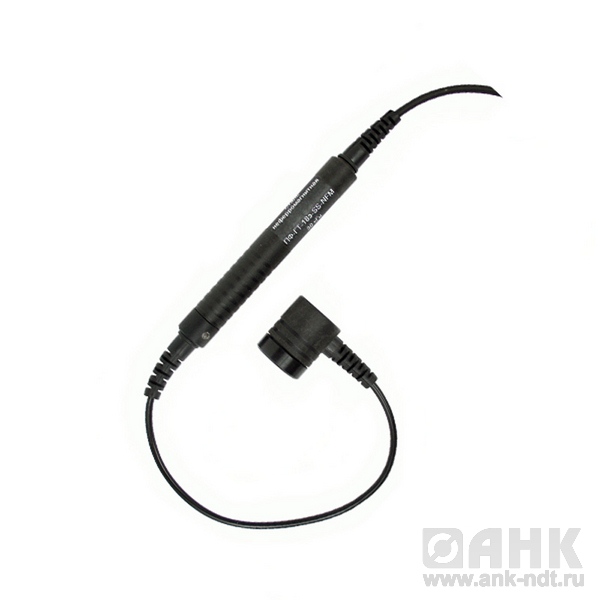

Описание преобразователя ПФ-ГТ-18э-SS-NFM для дефектоскопа Константа ВД1
Тип оборудования: Датчик для вихретокового дефектоскопа Константа ВД1, вихретоковый преобразователь
Производитель: Россия
Серия: ПФ
Модель: ПФ-ГТ-18э-SS-NFM
Гарантия: 1 год
Преобразователи предназначены для обнаружения подповерхностных и сквозных дефектов сварки типа: трещина, продолговатая полость, свищ, инородные включения, несплавления, непровар, прожог.
- преобразователи оснащены сменными защитными колпачками для защиты чувствительного элемента от истирания и повреждения обмоток;
- контроль сварного шва возможен как при двухстороннем, так и при одностороннем доступе;
- возможен контроль как плоских, так и угловых сварных швов с применением удерживающей оснастки.
Технические характеристики
|
Тип
|
ПФ-ГТ-6э-SS-NFM
|
ПФ-ГТ-18э-SS-NFM
|
|
Материал контролируемых объектов
|
сталь нержавеющая неферромагнитная
|
|
|
Максимальная толщина контролируемого шва, Т*
|
0,5-1,5 мм
|
0,5-2 мм
|
|
Минимальный обнаруживаемый дефект
|
Глубина 0,5*Т, протяженность 3 мм
|
Глубина 0,5*Т, протяженность 9 мм
|
|
Диаметр зоны контроля
|
7 мм
|
20 мм
|
|
Диапазон отстройки от зазора, обусловленного наличием на поверхности объекта контроля неровностей, неэлектропроводящего покрытия или загрязнения
|
0-0,5 мм
|
0-1,0 мм
|
|
Частота тока возбуждения
|
50 кГц
|
30 кГц
|
|
Габаритные размеры
|
Ø15х110
|
Ø15х110
|
* в зависимости от электромагнитных свойств материала шва.
Примечание
Трещины, выходящие на поверхность обнаруживаются преобразователем ПФ-ОН-4-Ti.
Комплект поставки
- преобразователь;
- паспорт;
- запасные защитные колпачки — 2 шт.;
- упаковка
