Поверка измерителя электрических и магнитных полей П3-80 в Улан-Удэ

Поверка осуществляется по методике поверки «Измеритель напряженности электрических и магнит- ных полей П3-80. Методика поверки» ПКДУ.411100.001 МП, утвержденной руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 24 июня 2011 г.

Перечень средств измерений, применяемых при поверке

Наименование средства измерений	Тип средства измерений	Основные метрологические характеристики средства измерений
Рабочий эталон единицы напряженности магнитного поля в диапазоне частот от 0,5 Гц до 10 МГц	РЭНМП 05Г/10М	Диапазон частот – от 0,5 Гц до 10 МГц; Диапазон воспроизведения напряженности магнитного поля:
		Частота	Напряженность магнитного поля, А/м
		от 0,5 до 20 Гц	от 0,05 до 1
		от 45 до 55 Гц	от 0,05 до 1800
		от 20 до 2000 Гц	от 0,05 до 100
		от 2 до 100 кГц	от 0,005 до 100
		от 100 до 400 кГц	от 0,005 до 1
		от 0,4 до 10 МГц	от 0,05 до 1
		0,5; 1; 5; 10 МГц	от 0,05 до 10
		Пределы допускаемой погрешности воспроизведения на- пряженности магнитного поля — 3 %
Рабочий эталон единицы напряженности электрического поля в диапазоне частот от 0,5 Гц до 30 МГц	РЭНЭП 05Г/30М	Диапазон частот – от 0,5 Гц до 30 МГц; диапазон воспроизведения напряженности электрического поля от 0,1 до 1500 В/м в диапазоне частот от 0,5 Гц до 100 кГц и от 0,1 до 20 В/м в диапазоне частот от 100 кГц до 30 МГц; пре- делы допускаемой погрешности воспроизведения напряженности электрического поля — 5 %
Рабочий эталон единицы напряженности электрического поля на частоте 50 Гц	РЭНЭП-50	Частота – (50 ± 0,5) Гц; диапазон воспроизведения на- пряженности электрического поля – (10 В/м – 100 кВ/м); пределы допускаемой погрешности воспроизведения на- пряженности электрического поля — 3 %
Рабочий эталон на- пряженности электро-статического поля.	РЭНЭП-00	Диапазон воспроизведения напряженности электростатического поля от 0,1 до 200 кВ/м; пределы допускаемой основной погрешности — ±5 %

Оставить заявку

Перечень средств измерений, применяемых при поверке

Наименование средства измерений	Тип средства измерений	Основные метрологические характеристики средства измерений
Рабочий эталон единицы напряженности магнитного поля в диапазоне частот от 0,5 Гц до 10 МГц	РЭНМП 05Г/10М	Диапазон частот – от 0,5 Гц до 10 МГц; Диапазон воспроизведения напряженности магнитного поля:
		Частота	Напряженность магнитного поля, А/м
		от 0,5 до 20 Гц	от 0,05 до 1
		от 45 до 55 Гц	от 0,05 до 1800
		от 20 до 2000 Гц	от 0,05 до 100
		от 2 до 100 кГц	от 0,005 до 100
		от 100 до 400 кГц	от 0,005 до 1
		от 0,4 до 10 МГц	от 0,05 до 1
		0,5; 1; 5; 10 МГц	от 0,05 до 10
		Пределы допускаемой погрешности воспроизведения на- пряженности магнитного поля — 3 %
Рабочий эталон единицы напряженности электрического поля в диапазоне частот от 0,5 Гц до 30 МГц	РЭНЭП 05Г/30М	Диапазон частот – от 0,5 Гц до 30 МГц; диапазон воспроизведения напряженности электрического поля от 0,1 до 1500 В/м в диапазоне частот от 0,5 Гц до 100 кГц и от 0,1 до 20 В/м в диапазоне частот от 100 кГц до 30 МГц; пре- делы допускаемой погрешности воспроизведения напряженности электрического поля — 5 %
Рабочий эталон единицы напряженности электрического поля на частоте 50 Гц	РЭНЭП-50	Частота – (50 ± 0,5) Гц; диапазон воспроизведения на- пряженности электрического поля – (10 В/м – 100 кВ/м); пределы допускаемой погрешности воспроизведения на- пряженности электрического поля — 3 %
Рабочий эталон на- пряженности электро-статического поля.	РЭНЭП-00	Диапазон воспроизведения напряженности электростатического поля от 0,1 до 200 кВ/м; пределы допускаемой основной погрешности — ±5 %

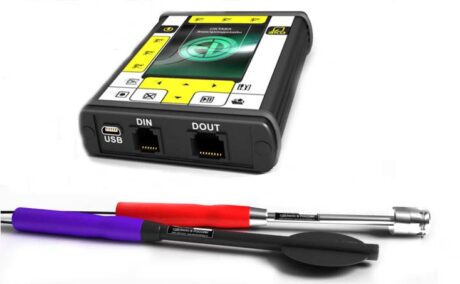

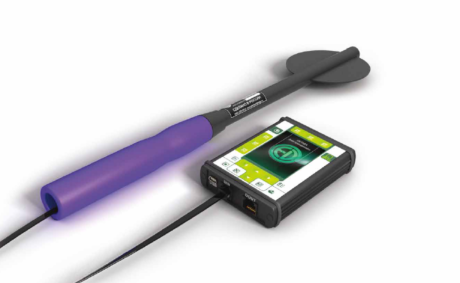

П3-80 — это обозначение прибора, включающего в себя цифровые преобразователи П3-80-ЕН500 и П3-80-Е (или хотя бы один из них) и индикаторный блок Экофизика-D. Индикатор Экофизика-D может быть интегрирован в измерители Экофизика-110А, Экофизика-110В, Экофизика, а может быть представлен и в автономном исполнении Экотерминал.Поверка измерителя электрических и магнитных полей П3-80 проводится в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Поверка измерителя электрических и магнитных полей П3-80, функциональные возможности
- Измерение напряженности электростатических полей (П3-80-Е)
- Измерение напряженности низкочастотных электрических и магнитных полей (П3-80-ЕН500)
- Одновременное измерение напряженности поля в полосах частот промчастоты и её субгармоник, 5-2000 Гц (с режекцией 50 Гц), 2-400 кГц, 10-30 кГц
- Одновременное измерение напряженности поля в полосах частот 30-300 Гц, 300-3000 Гц, 3-30 кГц, 30-300 кГц
- Автоматическая запись в память, усреднение, удержание максимума
Особенности
Измерение переменных электрических и магнитных полей одной антенной (П3-80-ЕН500)

Частотный анализ переменных электрических и магнитных полей

Совместимость с индикаторными блоками приборов серии Экофизика

Измерение напряженности и индукции переменного магнитного поля

Пределы допускаемой относительной погрешности измерения напряженности электрического и магнитного поля на опорных частотах

Режим индикации	Режим фильтрации	Опорная частота	Напряженность ЭП	Погрешность	Напряженность МП	Погрешность
П3-80-Е400 П3-80-Н400	50 Гц узкая полоса	50 Гц	420 мВ/м — 100,0 кВ/м	± 15%	50 мА/м — 1,8 кА/м	± 15%
	РЕЖ:50 Гц	75 Гц	2,0 В/м — 1,5 кВ/м	± 15%	200 мА/м — 100 А/м 100 мА/м — 100 А/м	± 10% ± 15%
	5-2000 Гц	50 Гц	не нормируется		0,3-1,0 А/м 1 А/м — 1,8кА/м	± 20% ± 15%
	5-2000 Гц	75 Гц	2,0 В/м — 1,5 кВ/м	± 15%	500 мА/м — 100 А/м 200 мА/м — 100 А/м	± 10% ± 15%
	10-30 кГц	20 кГц	100 мВ/м — 0,5 кВ/м	± 10%	5 мА/м — 100 А/м	± 10%
	2-400 кГц	20 кГц	100 мВ/м — 20 В/м	± 15%	10,0 мА/м — 20 А/м	± 10%
П3-80-Е300 П3-80-Н300	50 Гц узкая полоса	50 Гц	420 мВ/м — 100,0 кВ/м	± 15%	50 мА/м — 1,8 кА/м	± 15%
	30-300 Гц	50 Гц	1 В/м — 100,0 кВ/м	± 15%	0,3-1,0 А/м 1 А/м – 1,8 кА/м	± 20% ± 15%
	300-3000 Гц	500 Гц	2,0 В/м — 1,5 кВ/м	± 10%	100 мА/м — 100 А/м	± 15%
	3-30 кГц	10 кГц	100 мВ/м — 0,5 В/м	± 10%	5 мА/м — 100 А/м	± 15%
	30-300кГц	100 кГц	200 мВ/м — 20 В/м	± 10%	5,0 мА/м — 20 А/м	± 15%

Габаритные размеры: длина: 500 мм; диаметр чувствительного элемента: 110 мм

Масса: не более 250 г

Интерфейс: DIN

Перечень средств измерений, применяемых при поверке

Наименование средства измерений	Тип средства измерений	Основные метрологические характеристики средства измерений
Рабочий эталон единицы напряженности магнитного поля в диапазоне частот от 0,5 Гц до 10 МГц	РЭНМП 05Г/10М	Диапазон частот – от 0,5 Гц до 10 МГц; Диапазон воспроизведения напряженности магнитного поля:
		Частота	Напряженность магнитного поля, А/м
		от 0,5 до 20 Гц	от 0,05 до 1
		от 45 до 55 Гц	от 0,05 до 1800
		от 20 до 2000 Гц	от 0,05 до 100
		от 2 до 100 кГц	от 0,005 до 100
		от 100 до 400 кГц	от 0,005 до 1
		от 0,4 до 10 МГц	от 0,05 до 1
		0,5; 1; 5; 10 МГц	от 0,05 до 10
		Пределы допускаемой погрешности воспроизведения на- пряженности магнитного поля — 3 %
Рабочий эталон единицы напряженности электрического поля в диапазоне частот от 0,5 Гц до 30 МГц	РЭНЭП 05Г/30М	Диапазон частот – от 0,5 Гц до 30 МГц; диапазон воспроизведения напряженности электрического поля от 0,1 до 1500 В/м в диапазоне частот от 0,5 Гц до 100 кГц и от 0,1 до 20 В/м в диапазоне частот от 100 кГц до 30 МГц; пре- делы допускаемой погрешности воспроизведения напряженности электрического поля — 5 %
Рабочий эталон единицы напряженности электрического поля на частоте 50 Гц	РЭНЭП-50	Частота – (50 ± 0,5) Гц; диапазон воспроизведения на- пряженности электрического поля – (10 В/м – 100 кВ/м); пределы допускаемой погрешности воспроизведения на- пряженности электрического поля — 3 %
Рабочий эталон на- пряженности электро-статического поля.	РЭНЭП-00	Диапазон воспроизведения напряженности электростатического поля от 0,1 до 200 кВ/м; пределы допускаемой основной погрешности — ±5 %
