Поверка осуществляется по документу МП 206.1-050-2017 «Осциллографы цифровые Fluke 190. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.02.2017 г. Основные средства поверки: калибратор универсальный 9100 (рег. № 25985-09); калибратор осциллографов 9500В (рег. № 30374-05). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки в виде наклейки наносится на заднюю панель корпуса прибора.
Поверка осциллографа Fluke 190-504 в Улан-Удэ
Поверка осуществляется по документу МП 206.1-050-2017 «Осциллографы цифровые Fluke 190. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.02.2017 г. Основные средства поверки: калибратор универсальный 9100 (рег. № 25985-09); калибратор осциллографов 9500В (рег. № 30374-05). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки в виде наклейки наносится на заднюю панель корпуса прибора.
-

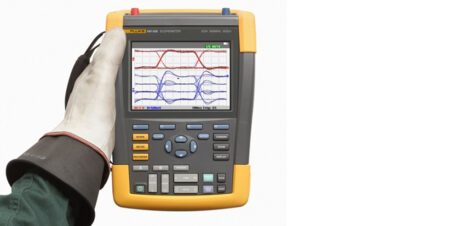

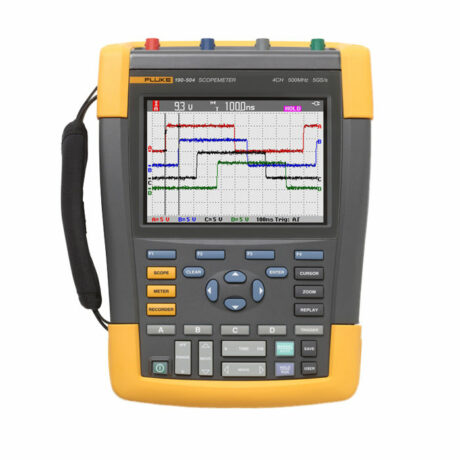

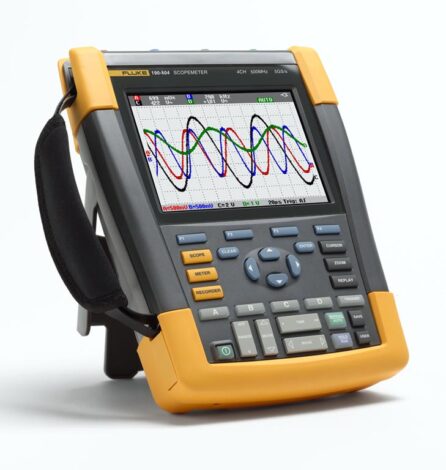

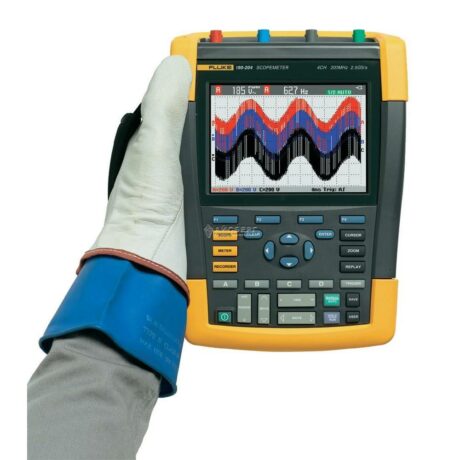

Осциллограф-мультиметр ScopeMeter® (скопметр) Fluke 190-504 сочетает в себе высочайший уровень безопасности, прочность и портативность с высокой производительностью настольного осциллографа. Осциллографы-мультиметры Fluke ScopeMeter 190-504 предназначены для специалистов по профилактическому обслуживанию и техников производственных предприятий и могут использоваться сложных опасных загрязненных условиях для проверки любого оборудования — от микроэлектроники до устройств силовой электроники. Поверка осциллографа Fluke 190-504 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Осциллограф-мультиметр (скопметр) Fluke 190-504 — это прибор, который поможет решить любые задачи по поиску и устранению неисправностей. Они могут работать в режиме мультиметра, безбумажного регистратора TrendPlot™ и ScopeRecord™, а также в режиме свободных рук с помощью функции запуска Connect-and-View™.
Особенности и поверка осциллографа Fluke 190-504
- Четыре входа с электрической изоляцией Категория безопасности CAT III 1000 В / CAT IV 600 В
- Высокая частота выборки, до 5 GS/s с разрешение до 200 ps (в зависимости от модели и используемых каналов)
- Объемная память: регистрация 10 000 измерений на канал для построения осциллограммы позволяет выполнять подробный анализ измерений.
- Специальный цифровой мультиметр разрядностью 999 в четырехканальных моделях. Четыре типа измерений через входы BNC осциллографа
- Непрерывный автозапуск Connect-and-View™, одиночный импульс, длительность импульса и запуск по видеосигналу
- Режим регистратора ScopeRecord, регистрация данных выборки осциллограмм до 48 часов
- Функция TrendPlot, показания графиков измерений до 22 суток
- Расширенные функции автоматических измерений, мощности (Вшим, ВА, Вт, пФ) и времени (мАс, В/с, Вт/с)
- Степень защиты IP-51 по защите от пыли и влаги для работы в жестких условиях
Изолированные USB-порты для подключения устройств - Литий-ионные аккумуляторы обеспечивают продолжительное время работы: 190-X04, четырехканальные модели, до 7 часов (BP291 входит в стандартную комплектацию)
- Зарядка запасных батарей с помощью зарядного устройства для аккумуляторов EBC290
- Легкий доступ к крышке батарей позволяет осуществлять быструю замену аккумуляторной батареи
- Удобная прорезь для фиксации и запирания осциллографа на время, когда он оставлен без присмотра, с помощью стандартного замка Kensington®
-
Полоса пропускания Fluke 190-504: 500 МГц
Fluke 190-204: 200 МГц
Fluke 190-202: 200 МГц
Fluke 190-104: 100 МГц
Fluke 190-102: 100 МГц
Fluke 190-062: 60 МГцКол-во каналов Fluke 190-504: 500 МГц: 4 канала
Fluke 190-204: 200 МГц: 4 канала
Fluke 190-202: 200 МГц: 2 канала
Fluke 190-104: 100 МГц: 4 канала
Fluke 190-102: 100 МГц: 2 канала
Fluke 190-062: 60 МГц: 2 каналаЧастота выборки в реальном времени Fluke 190-504: 5 Гвыб/с
Fluke 190-204: 2,5 Гвыб/с
Fluke 190-202: 2,5 Гвыб/с
Fluke 190-104: 1,25 Гвыб/с
Fluke 190-102: 1,25 Гвыб/с
Fluke 190-062: 625 Гвыб/сВходы Fluke 190-X04: 4 входа BNC для осциллографа и измерений
Fluke 190-X02: 2 входа BNC плюс 1 вход цифрового мультиметраНезависимые изолированные входы До 1000 В CAT III/600 В CAT IV между входами, опорными сигналами и заземлением Диапазон временной развертки 1 нс/дел. — 4 с/дел (190-504, модель 500 МГц)
2 нс/дел. — 4 с/дел (190-20X, модели 200 МГц)
5 нс/дел. — 4 с/дел (190-10X, модели 100 МГц)
10 нс/дел. — 4 с/дел (190-062, модель 60 МГц)Чувствительность входа 2 мВ — 100 В/дел. плюс переменное затухание Типы запуска развертки Connect-and-View™, свободный запуск, одиночный импульс, фронт, задержка, двойной скат, видеосигнал, строка развертки, выбираемая длительность импульса, N периодов Источники запуска развертки Fluke 190-X02: 2 входа BNC или внешний через вход цифрового мультиметра
Fluke 190-X04:4 входа BNCРегистрация импульсных помех 8 нс Функции измерения осциллографа Курсор: 7
Автоматический: 30Максимальная длина записи Режим ScopeRecord: 30 000 точек на вход
Режим регистрации сигналов (Scope Mode): 10 000 точек на входПослесвечение Функция цифрового послесвечения, дающая эффект затухания осциллограммы, подобный аналоговому осциллографу Сравнение осциллограмм Опорная осциллограмма и автоматическая проверка на соответствие шаблону Спецификации цифровых мультиметров (четырехканальные модели)
Входы прибора
(также используется в качестве входа внешнего сигнала запуска в режиме осциллографа)Через входы осциллографа BNC Максимальное разрешение: Максимальное значение на дисплее 999 Измерения Напряжение постоянного тока, среднеквадратическое значение напряжения переменного тока, среднеквадратическое значение напряжения переменного и постоянного тока, ток (с помощью клещей или через шунт), температура в ºC или ºF (с использованием дополнительного преобразователя) Запоминающие устройства Экран + настройка: память на 30 осциллограмм, 10 записей регистратора данных и 9 снимков экрана. Дисплей Полноцветный жидкокристаллический дисплей, 153 мм, с высокой частотой обновления Характеристики условий эксплуатации
Рабочая температура От 0 до 40 ºC включая батареи
От 0 до 50 ºC без батарейТемпература хранения от -20°C до +60°C Высота над уровнем моря при эксплуатации До 2 000 м (6 666 фт) для CAT IV 600 В, CAT III 1000 В
До 3 000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В.Спецификации безопасности
Электробезопасность 1 000 В CAT III/600 В CAT IV (EN61010-1). Механические и общие характеристики
Габариты 270 x 190 x 70 мм Вес 2,2 кг Гарантия Трехлетняя гарантия на основной прибор Литий-ионная батарея Fluke 190-XX2: BP290 (2400 мАч)
Fluke 190-XX4: BP291 (4800 мАч)Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.
-
Поверка осуществляется по документу МП 206.1-050-2017 «Осциллографы цифровые Fluke 190. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.02.2017 г. Основные средства поверки: калибратор универсальный 9100 (рег. № 25985-09); калибратор осциллографов 9500В (рег. № 30374-05). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки в виде наклейки наносится на заднюю панель корпуса прибора.
