Поверка осуществляется в соответствии с документом МП 60138-15 «Тестеры батарей Fluke BT508/BT510/BT520/BT521. Методика поверки», утвержденным ФГУП «ВНИИМС» 22.12.2014 г.
Основное оборудование, необходимое для поверки:
калибратор универсальный Fluke 5520A с модулем SC1100. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %;
диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %.
мультиметр цифровой прецизионный Fluke 8508А, пределы допускаемой погрешности при измерении напряжения постоянного тока в диапазоне до 1000 В составляют ± 0,0005 %. Пределы допускаемой погрешности при измерении напряжения переменного тока в диапазоне до 1000 В составляют ± 0,06 %. Пределы допускаемой относительной погрешности при измерении сопротивления в диапазоне до 20 кОм составляют ±0,0008 %.
магазин электрического сопротивления МСР Р4830/1. Класс точности 0,05/2,5·10-5 источник излучения в виде модели абсолютно черного тела, эталонный 2-го разряда (по ГОСТ 8.558-2009) с диапазоном воспроизводимых температур от 0 до плюс 60 °С.
Поверка осуществляется в соответствии с документом МП 60138-15 «Тестеры батарей Fluke BT508/BT510/BT520/BT521. Методика поверки», утвержденным ФГУП «ВНИИМС» 22.12.2014 г.
Основное оборудование, необходимое для поверки:
калибратор универсальный Fluke 5520A с модулем SC1100. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %;
диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %.
мультиметр цифровой прецизионный Fluke 8508А, пределы допускаемой погрешности при измерении напряжения постоянного тока в диапазоне до 1000 В составляют ± 0,0005 %. Пределы допускаемой погрешности при измерении напряжения переменного тока в диапазоне до 1000 В составляют ± 0,06 %. Пределы допускаемой относительной погрешности при измерении сопротивления в диапазоне до 20 кОм составляют ±0,0008 %.
магазин электрического сопротивления МСР Р4830/1. Класс точности 0,05/2,5·10-5 источник излучения в виде модели абсолютно черного тела, эталонный 2-го разряда (по ГОСТ 8.558-2009) с диапазоном воспроизводимых температур от 0 до плюс 60 °С.
Пониженная сложность измерений, упрощенный рабочий процесс и интуитивно понятный пользовательский интерфейс обеспечивают новый уровень простоты проверки батарей. Поверка тестера батарей FLUKE BT520 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Поверка тестера батарей FLUKE BT520
Идеальное средство для технического обслуживания, поиска и устранения неисправностей и тестирования производительности отдельных стационарных батарей и блоков батарей, используемых в критических задачах аккумуляторного резервирования
Интуитивно понятный пользовательский интерфейс, компактная и надежная конструкция гарантируют производительность, надежность и оптимальные результаты тестирования
Охватывают широкий спектр функций тестирования батарей, от тестов постоянного напряжения и сопротивления до полного тестирования условий с использованием автоматизированного тестирования комплектов батарей и интегрированной в тестовый щуп системы измерения температуры
Предназначены для измерений стационарных батарей всех типов.

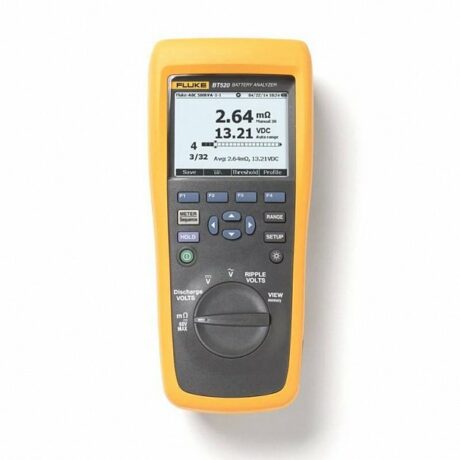

Особенности прибора контроля работоспособности аккумуляторных батарей Fluke BT520:
Напряжение батареи — во время измерения внутреннего сопротивления прибор также измеряет напряжение тестируемой батареи.
Напряжение при разрядке — режим разрядки собирает данные по напряжению каждой батареи несколько раз при определенном интервале в ходе разрядки или теста на нагрузку. Пользователи могут подсчитать, сколько времени необходимо батарее, чтобы сбросить заряд до отключения, и использовать это время для определения потери мощности данной батареи.
Измерение пульсирующего напряжения — измеряет неблагоприятную составляющую переменного тока выпрямленного напряжения в схемах зарядки постоянного тока и инвертированных схемах. Дает возможность пользователям измерять составляющие переменного тока в схемах зарядки постоянного тока и находить одну из проблем, которая приводит к ухудшению состояния батареи.
Режим измерения и последовательный режим — режим измерения используется для быстрого тестирования или для обнаружения неисправности. В этом режиме вы можете сохранять и считывать показания в цикле измерения или времени. Режим цикла предназначен для задач обслуживания с несколькими энергосистемами и линейками батарей. До начала выполнения задачи пользователи могут настроить профиль под выполнение определенной задачи систематизации данных и предоставления отчета.
Пороговые значения и предупреждение — пользователи могут настроить до 10 комплектов пороговых значений и получать индикацию прохождения/непрохождения/предупреждения после каждого измерения.
Тестирование сопротивления межэлементной прокладки и обработка данных — измеряет сопротивление межэлементных соединений между батареями в комплекте. По окончании измерений программное обеспечение Fluke для управления батареями версии 1.0.69 может сохранить сопротивление прокладки для комплекта батарей или пополнить архив данных.
Автоудержание — когда включена функция автоудержания, показания регистрируются, сохраняя стабильность на 1 секунду. Замороженное показание сбрасывается, когда начинается новое измерение.
Автосохранение — когда включено автосохранение, измеренные значения сохраняются во внутренней памяти автоматически после регистрации показания с помощью автоудержания.
Программное обеспечение для проведения анализа состояния батареи Fluke — упрощает импорт данных с прибора в ПК. Данные измерения и информация профиля батареи сохраняются и помещаются в архив c помощью программы управления и могут использоваться для сравнения и анализа динамики. Все данные измерений, профиль батареи и информация анализов могут использоваться для облегчения создания отчетов.
[S][5] все измеренные значения автоматически сохраняются в процессе тестирования и могут быть вызваны для анализа на ходу до выгрузки.
Оптимизированный пользовательский интерфейс — быстрая, направляемая настройка помогает всегда регистрировать нужные данные.
[S][23] литий-ионный аккумулятор 7,4 В, 3000 мАч обеспечивает более восьми часов непрерывной работы.
[S][25] для быстрой загрузки данных на прилагающееся программное обеспечение для анализа данных и управления отчетами.
Самый высокий рейтинг безопасности в отрасли — CAT III 600 В, 1000 В пост. тока макс. для безопасности измерений вокруг оборудования питания батарей.

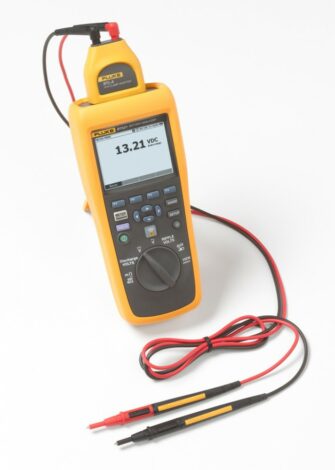

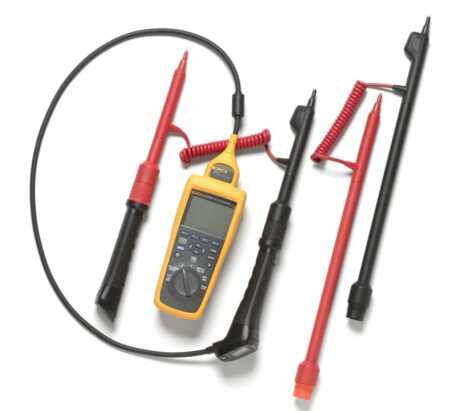

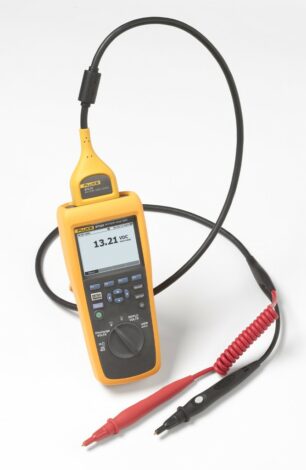

Интерактивный тестовый зонд BTL20 с длинными и короткими удлинителями и встроенным ЖК-дисплеем и динамиком для визуальной и звуковой обратной связи
Ручная сумка для переноски
Функции
Диапазон
Разрешение
Погрешность
BT510
BT520
BT521
Сопротивление батареи / Сопротивление прокладки1
3 мОм
0,001 мОм
1 % + 8
●
●
●
30 мОм
0,01 мОм
0,8 % + 6
●
●
●
300 мОм
0,1 мОм
0,8 % + 6
●
●
●
3000 мОм
1 мОм
0,8 % + 6
●
●
●
Напряжение постоянного тока
6 В
0,001 В
0,09 % + 5
●
●
●
60 B
0,01 В
0,09 % + 5
●
●
●
600 В
0,1 В
0,09 % + 5
●
●
●
1000 В
1 В
0,09 % + 5
●
Напряжение переменного тока (от 45 Гц до 500 Гц с фильтром 800 Гц)
600 В
0,1 В
2 % + 10
●
●
●
Частота (отображается с напряжением и силой переменного тока)2
Сила постоянного тока / сила переменного тока (с аксессуаром Fluke i410)
400 А
1:00 AM
3,5 % + 2
●
Температура
от 0 до 60 °C
1 °C
2 °C (4 °F)
●
Режим измерения
999 записей для каждой позиции измерения с меткой времени
Циклический режим
До 100 профилей и 100 шаблонов профилей (в каждом профиле хранится до 450 батарей) с меткой времени
1 Измерение основано на методе введения пер. тока. Вводится исходный сигнал < 100 мА, 1 кГц. 2 Уровень переключения В пер. тока: 10 мА, А пер. тока: 10 А
Режимы измерения
BT510
BT520
BT521
Сопротивление (мОм)
●
●
●
Напряжение батареи
●
●
●
Постоянное напряжение
●
●
●
Переменное напряжение и частота (Гц)
●
●
●
Напряжение пульсаций
●
●
●
Температура отрицательного полюса батареи
●
Постоянный и переменный ток (и частота)
●
Режим мультиметра
●
●
●
Циклический режим
●
●
●
Режим измерения расхода
●
●
●
Автоматическое сохранение измерений
●
●
●
Беспроводная связь
●
Просмотр памяти
●
●
●
Общие характеристики
Размеры (В х Ш х Г)
22 см x 10,3 см x 5,8 см (9 д. x 4 д. x 2 д.)
Масса
850 г / 1,9 фунта
Размер экрана
7,7 см x 5,6 см (3 д. x 2,2 д.)
Интерфейс
мини-USB
Гарантия
3 года
Характеристики среды
Рабочая температура
от 0 до 40 °C
Температура хранения
От –20 до 50 °C
Температура зарядки литий-ионной батареи
от 0 до 40 °C
Допустимая влажность при работе
Без конденсации (10 °C)
<= 80 % отн. вл. (от 10 до 30 °C)
<= 75 % отн. вл. (от 30 до 40 °C)
Высота над уровнем моря при эксплуатации
до 2000 м над уровнем моря
Высота над уровнем моря при хранении
до 12 000 м над уровнем моря
Степень защиты
IP40
Радио
FCC класс A
Требования по вибрации
MIL-PRF-28800F: Класс 2
Ударопрочность
1 м
Температурные коэффициенты
Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C
Соответствие стандартам безопасности
600 В (категория III)
Электромагнитная совместимость
IEC 61326
Правила ROHS
Китай, Европа
Класс защиты 2
Степень загрязнения II
Соответствие батареи
UN38.3
UL2054
IEC62133
2G согласно IEC68-2-26, 25G и 29
Поверка осуществляется в соответствии с документом МП 60138-15 «Тестеры батарей Fluke BT508/BT510/BT520/BT521. Методика поверки», утвержденным ФГУП «ВНИИМС» 22.12.2014 г.
Основное оборудование, необходимое для поверки:
калибратор универсальный Fluke 5520A с модулем SC1100. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %;
диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %.
мультиметр цифровой прецизионный Fluke 8508А, пределы допускаемой погрешности при измерении напряжения постоянного тока в диапазоне до 1000 В составляют ± 0,0005 %. Пределы допускаемой погрешности при измерении напряжения переменного тока в диапазоне до 1000 В составляют ± 0,06 %. Пределы допускаемой относительной погрешности при измерении сопротивления в диапазоне до 20 кОм составляют ±0,0008 %.
магазин электрического сопротивления МСР Р4830/1. Класс точности 0,05/2,5·10-5 источник излучения в виде модели абсолютно черного тела, эталонный 2-го разряда (по ГОСТ 8.558-2009) с диапазоном воспроизводимых температур от 0 до плюс 60 °С.
