Поверка осуществляется в соответствии с документом МП 51211-12 «Клещи токоизмерительные ручные Fluke 373, Fluke 374, Fluke 375 и Fluke 376 фирмы Fluke Corporation, США. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2012 году.
Основное оборудование, необходимое для поверки:
калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %
Поверка осуществляется в соответствии с документом МП 51211-12 «Клещи токоизмерительные ручные Fluke 373, Fluke 374, Fluke 375 и Fluke 376 фирмы Fluke Corporation, США. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2012 году.
Основное оборудование, необходимое для поверки:
калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %

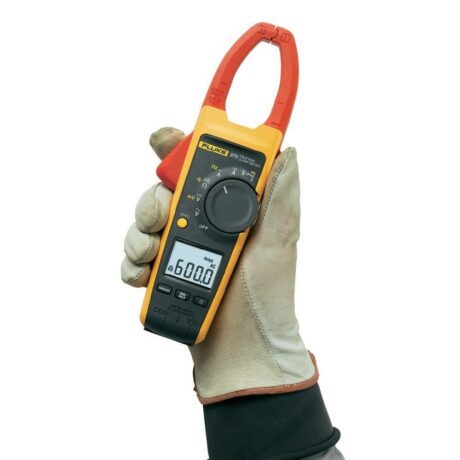

Обладая возможностью измерения истинного среднеквадратичного значения переменного тока и напряжения, прибор Fluke 375 может отображать значения до 600 В и 600 A, как в режиме переменного тока, так и постоянного тока, а также может производить измерение частоты до 500 Гц. Кроме того, модель 375 совместима с новым гибким токоизмерительным датчиком iFlex (продается отдельно), который позволяет увеличить диапазон измерений до 2500 А переменного тока. Поверка токовых клещей Fluke 375 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

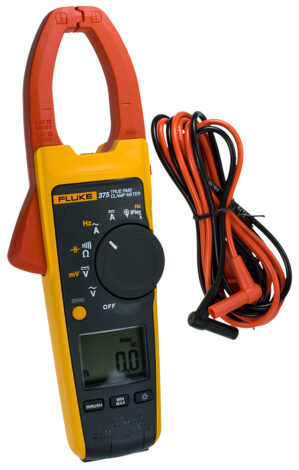

Особенности и поверка токовых клещей Fluke 375
Обладая возможностью измерения истинного среднеквадратичного значения переменного тока и напряжения, прибор Fluke-375 может отображать значения до 600 В и 600 A, как в режиме переменного тока, так и постоянного тока, а также может производить измерение частоты до 500 Гц.

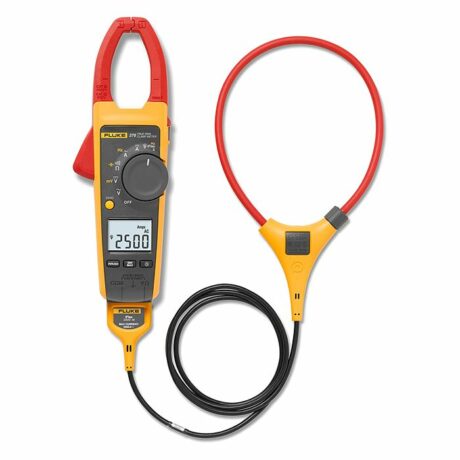

Кроме того, Fluke-375 совместима с новым гибким токоизмерительным датчиком iFlex (продается отдельно), который позволяет увеличить диапазон измерений до 2500 А переменного тока
Соответствие требованиям стандартов безопасности EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV
Соответствие требованиям стандартов безопасности EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV
Характеристики и преимущества
Диапазон измерений 500 мВ постоянного тока для подключения дополнительного оборудования
Встроенный фильтр низких частот и обработка сигналов по последнему слову техники позволяет использовать прибор в средах с сильными электрическими помехами и предоставлять стабильные показания
Запатентованная технология измерений пускового броска отфильтровывает помехи и измеряет пусковой ток двигателя точно так же, как его воспринимает защита цепи
Эргономичный корпус хорошо ложится в руку и может использоваться при ношении средств защиты
Крупный легко читаемый дисплей с подсветкой автоматически устанавливает правильный диапазон измерений, поэтому нет необходимости изменять положение переключателя при проведении измерений
Измерение переменного тока при помощи гибкого токового пробника
Диапазон
2500 А
Разрешение
0,1 А (≤ 600 А) 1 А (≤ 2500 А)
Погрешность
3% ± 5 цифр (5 – 500 Гц)
Коэффициент формы (50/60 Гц)
3,0 при 1100 А 2,5 при 1400 А 1,42 при 2500 А Добавьте 2% для коэффициента формы > 2
Расстояние от оптимального положения
i2500-10 Flex
i2500-18 Flex
Ошибка
A
0,5 дюйма (12,7 мм)
1,4 дюйма (35,6 мм)
± 0,5%
B
0,8 дюйма (20,3 мм)
2,0 дюйма (50,8 мм)
± 1,0%
C
1,4 дюйма (35,6 мм)
2,5 дюйма (63,5 мм)
± 2,0%
Неопределенность измерений подразумевает нахождение централизованного первичного проводника в оптимальном положении, отсутствие внешнего электрического и магнитного поля и соблюдение рабочей температуры.
Постоянный ток
Диапазон
600,0 А
Разрешение
0,1 А
Погрешность
2% ± 5 цифр
Напряжение переменного тока
Диапазон
600,0 В
Разрешение
0,1 В
Погрешность
1,5% ± 5 цифр (20 – 500 Гц)
Напряжение постоянного тока
Диапазон
600,0 В
Разрешение
0,1 В
Погрешность
1% ± 5 цифр
мВ постоянного тока
Диапазон
500,0 мВ
Разрешение
0,1 мВ
Погрешность
1% ± 5 цифр
Измерение частоты с помощью зажима
Диапазон
5,0–500,0 Гц
Разрешение
0,1 Гц
Погрешность
0,5% ± 5 цифр
Уровень запуска
5–10 Гц, ≥10 A
10–100 Гц, ≥ 5 A
100 – 500 Гц, ≥10 А
Измерение частоты при помощи гибкого токового пробника
Диапазон
5,0–500,0 Гц
Разрешение
0,1 Гц
Погрешность
0,5% ± 5 цифр
Уровень запуска
5 – 20 Гц, ≥ 25 А
20–100 Гц, ≥ 20 A
100–500 Гц, ≥ 25 A
Сопротивление
Диапазон
60 kΩ
Разрешение
0,1 Ω (≤ 600 Ω) 1 Ω (≤ 6000 Ω) 10 Ω (≤ 60 кΩ)
Погрешность
1% ± 5 цифр
Емкость
Диапазон
1000 мкФ
Разрешение
0,1 мкФ (≤ 100 мкФ) 1 мкФ (≤ 1000 мкФ)
Погрешность
1% ± 4 цифры
Механические характеристики
Размер (Д x Ш x В)
246 мм x 83 мм x 43 мм
Масса
388 г
Ширина раскрытия зажима
34 мм
Диаметр гибкого токоизмерительного датчика
7,5 мм
Длина кабеля гибкого токоизмерительного датчика (от головки до электронного разъема)
1,8 м
Характеристики условий эксплуатации
Рабочая температура
10°C – +50°C
Температура хранения
–40°C – +60°C
Рабочая влажность
Без конденсации (< 10 –°C) ≤ 90% отн. влажн. (при 10°C – 30°C) ≤ 75% отн. влажн. (при 30°C – 40°C) ≤ 45% отн. влажн. (при 40°C – 50°C)
Рабочая высота
3000 метров
Высота над уровнем моря при хранении
12 000 метров
Электромагнитная совместимость
EN 61326-1:2006
Температурные коэффициенты
Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28°C или ниже 18°C
Спецификации безопасности
Соответствие стандартам безопасности
CAN/CSA-C22.2 № 61010-1-04 ANSI/UL 61010-1:2004 ANSI/ISA-61010-1 (82.02.01):2004 EN/IEC 61010-1:2001 до 1000 В категория измерений (CAT) III 600 В категория измерений (CAT) IV Степень загрязнения 2 EN/IEC 61010-2-032:2002 EN/IEC 61010-031:2002+A1:2008
Аттестаты государственных органов
Батареи
2 AA, NEDA 15А, IEC LR6
Поверка осуществляется в соответствии с документом МП 51211-12 «Клещи токоизмерительные ручные Fluke 373, Fluke 374, Fluke 375 и Fluke 376 фирмы Fluke Corporation, США. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2012 году.
Основное оборудование, необходимое для поверки:
калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %
