Поверка ультразвукового расходомера SITRANS F US (Clamp-On)

Поверка ультразвукового расходомера SITRANS F US (Clamp-On) в Улан-Удэ

Поверка осуществляется по документу РТ-МП-3105-449-2016 «ГСИ. Расходомеры ультразвуковые SITRANS F US (с первичными преобразователями Clamp-On). Методика поверки», утверждённому ФБУ «Ростест — Москва» 10.03.2016 г.

Перечень эталонов, применяемых при поверке:

установка поверочная, диапазон скоростей потока от 0,5 до 10 м/с, погрешность по объёмному расходу ±0,1 %;
частотомер электронно-счётный, диапазон частот от 5 до 10000 Гц, погрешность ±10-6;
миллиамперметр, диапазон измерений от 0 до 20 мА, погрешность ±0,03 %;
термометр ТЛ-4, диапазон измерений от 15 °С до 30 °С, погрешность ±0,2 °С;
трубопоршневая установка, погрешность ±0,1 %;
толщиномер ультразвуковой, диапазон измерений от 0,1 до 100 мм, погрешность ±0,1 мм;
линейка измерительная металлическая, ЛИЗ-300, ГОСТ 427-75;
штангенциркуль, ЩЦ-П-150-0,1, ГОСТ 166-89.

Знак поверки в виде оттиска поверительного клейма наносится на вычислитель и первичные преобразователи.

Оставить заявку

Перечень эталонов, применяемых при поверке:

установка поверочная, диапазон скоростей потока от 0,5 до 10 м/с, погрешность по объёмному расходу ±0,1 %;
частотомер электронно-счётный, диапазон частот от 5 до 10000 Гц, погрешность ±10-6;
миллиамперметр, диапазон измерений от 0 до 20 мА, погрешность ±0,03 %;
термометр ТЛ-4, диапазон измерений от 15 °С до 30 °С, погрешность ±0,2 °С;
трубопоршневая установка, погрешность ±0,1 %;
толщиномер ультразвуковой, диапазон измерений от 0,1 до 100 мм, погрешность ±0,1 мм;
линейка измерительная металлическая, ЛИЗ-300, ГОСТ 427-75;
штангенциркуль, ЩЦ-П-150-0,1, ГОСТ 166-89.

Знак поверки в виде оттиска поверительного клейма наносится на вычислитель и первичные преобразователи.

Расходомеры ультразвуковые SITRANS F US (с первичными преобразователями Clamp-On) предназначены для измерений объёмного расхода и объёма звукопроводящей жидкости в напорных трубопроводах. Поверка ультразвукового расходомера SITRANS F US (Clamp-On) проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Описание и поверка ультразвукового расходомера SITRANS F US (Clamp-On)

Расходомеры ультразвуковые SITRANS F US (с первичными преобразователями Clamp-On) могут использовать два режима измерений: время-импульсный или доплеровский. Время-импульсный режим основан на измерении разности времени прохождения импульсов ультразвуковых колебаний по направлению движения потока и против него. Доплеровский режим базируется на обработке ультразвукового сигнала, отражённого от частиц или пузырьков газа, взвешенных в жидкости. Этот режим используется, когда время-импульсный режим не может быть применён из-за низкой звуковой проводимости жидкости, вызванной высокой концентрацией взвешенных частиц. Выбор режима работы осуществляется оператором при настройке расходомера.

Расходомеры ультразвуковые SITRANS F US (с первичными преобразователями Clamp-On) состоят из первичных преобразователей ультразвукового сигнала и вычислителя.

Расходомеры ультразвуковые SITRANS F US (с первичными преобразователями Clamp-On) могут быть следующих модификаций:
- SITRANS FUS1010 — базовое исполнение;
- SITRANS FUP1010 — портативное (переносное) исполнение;
- SITRANS FUE1010 (Energy) — исполнение с опцией измерений тепловой энергии;
- SITRANS FUH1010 (Oil) — исполнение для нефтяной промышленности;
- SITRANS FUT1010 — исполнение для нефтяной промышленности с первичными преобразователями High Precision или Ultra.
Первичные преобразователи расходомеров ультразвуковых SITRANS F US (с первичными преобразователями Clamp-On) изготавливаются 4-х типов: доплеровские (Reflexor), время-импульсные универсальные (Universal), время-импульсные высокоточные (High Precision) и время-импульсные прецизионные (Ultra).

Монтаж первичных преобразователей на трубе выполняется с помощью специализированных монтажных рам, входящих в комплект поставки расходомера, со стопорными шипами, что исключает необходимость использования специального измерительного инструмента для контроля взаимного расположения первичных преобразователей. Выпускаются несколько типов монтажных рам для различных применений. Тип поставляемой рамы определяется при заказе расходомера. Монтаж прецизионных первичных преобразователей выполняется на заводе-изготовителе на измерительной трубе калиброванного диаметра.

Вычислитель изготавливается в корпусах разных типов: стационарных (NEMA 4X, NEMA 7) и портативном. Вычислитель может поставляться с обогреваемым кожухом.

Вычислитель расходомеров ультразвуковых SITRANS F US (с первичными преобразователями Clamp-On) имеет следующие исполнения:
- одноканальный (для работы с одной парой первичных преобразователей) -обеспечивает измерение время-импульсными или доплеровскими первичными преобразователями в одном трубопроводе;
- двухканальный (для работы с двумя парами первичных преобразователей) -обеспечивает измерения время-импульсными первичными преобразователями в двух трубопроводах или одновременные измерения в одном трубопроводе парой время-импульсных первичных преобразователей и парой доплеровских первичных преобразователей;
- многолучевой (для работы с двумя или четырьмя парами первичных преобразователей) — для измерений расхода в одном или двух трубопроводах время-импульсными первичными преобразователями по результатам обработки двух или четырех ультразвуковых лучей, излучаемых в разных плоскостях.
Пользовательское меню вычислителя объемного расхода (объема) обеспечивает ввод параметров объекта измерений (трубопровода) при настройке расходомера. Вычислитель снабжен регистратором данных, обеспечивающим сохранение значений измеренных и вспомогательных параметров. В вычислителе имеется встроенная база данных скорости звука в различных жидкостях в зависимости от температуры, используемая для идентификации типа рабочей среды и её характеристик (плотности и вязкости).

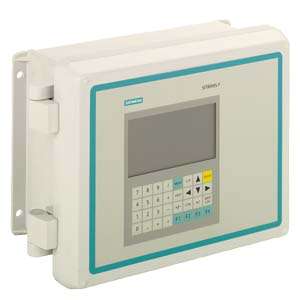

Внешний вид вычислителей приведен на рисунке 1.

а) Внешний вид стационарного вычислителя б) Внешний вид стационарного вычислителя расходомера в корпусе для настенного расходомера во взрывозащищённом корпусе монтажа NEMA 4X для настенного монтажа NEMA 7

в) Внешний вид портативного вычислителя г) Внешний вид компактного корпуса со расходомера ультразвукового SITRANS взрывозащитой вычислителя расхода FUP1010 SITRANS FUS1010

Рисунок 1 — Расходомеры ультразвуковые SITRANS F US (с первичными преобразователями Clamp-On)

Результаты измерений отображаются на дисплее вычислителя и выдаются по интерфейсам RS-232 или RS-485 по протоколам Profibus PA, HART, по токовым (4.20) мА, частотным, импульсным и релейным выходам.

Вычислитель расходомеров ультразвуковых SITRANS F US (с первичными преобразователями Clamp-On) имеет дополнительные аналоговые входы: токовый (4.20) мА и сопротивления (для подключения преобразователей сопротивления Pt100 или Pt1000).

Вычислитель расхода представляет информацию в единицах объема, приведённых к стандартной температуре (при подключении термометра сопротивления или вводе значения температуры вручную), при измерении текущей плотности рабочей среды или вводе её значений в вычислитель объемного расхода (объема) вручную.

Программное обеспечение

Версия метрологически значимой части ПО наносится на наклейку на микросхеме памяти, которая находится на печатной плате вычислителя расходомера за пломбируемым кожухом.

Таблица 2 — Основные метрологические и технические характеристики расходомеров ультразвуковых SITRANS F US (с первичными преобразователями Clamp-On)_

Наименование параметра

Значение

Диаметр трубопровода, Ду, мм:

— калиброванная труба

— базовое исполнение

от 100 до 1600 от 6 до 9000

Наименование параметра	Значение
Толщина стенки трубопровода, мм	от 0,5 до 76
Минимальная скорость потока, м/с	0,3
Максимальная скорость потока, м/с	12
Кинематическая вязкость жидкости, мм /с, не более	120
Плотность жидкости, кг/м3	от 500 до 1100
Температура жидкости, °С	от минус 40 до плюс 130
Температура окружающей среды, °С — первичные преобразователи — вычислитель — вычислитель в обогреваемом кожухе	от минус 25 до плюс 60 от минус 25 до плюс 60 от минус 60 до плюс 60
Длина прямого участка, Ду, не менее: — до расходомера — после расходомера	15 5
Напряжение питания, В: — от сети постоянного тока — от сети переменного тока частотой от 49 до 51 Гц	от 9 до 36 от 187 до 242
Масса, кг, не более: — первичных преобразователей — вычислителя	от 3,5 до 65 от 1 до 22
Г абаритные размеры вычислителя, мм, не более	175x235x92

Таблица 3 — Основные метрологические и технические характеристики расходомеров ультразвуковых SITRANS F US (с первичными преобразователями Clamp-On)_

Принцип измерения	Допле- ровский	Время-импульсный
Количество лучей	1	1	1	2	2	2	4
Тип первичного преобразователя	Reflexor	Universal	High Precision	Universal	High Precision	Ultra	Ultra
Пределы допускаемой относительной погрешности при измерении объёмного расхода и объёма жидкости, %	±3	±2	±1	±1,5	±0,75	±0,5	±0,3

Поверка осуществляется по документу РТ-МП-3105-449-2016 «ГСИ. Расходомеры ультразвуковые SITRANS F US (с первичными преобразователями Clamp-On). Методика поверки», утверждённому ФБУ «Ростест — Москва» 10.03.2016 г.

Перечень эталонов, применяемых при поверке:
- установка поверочная, диапазон скоростей потока от 0,5 до 10 м/с, погрешность по объёмному расходу ±0,1 %;
- частотомер электронно-счётный, диапазон частот от 5 до 10000 Гц, погрешность ±10-6;
- миллиамперметр, диапазон измерений от 0 до 20 мА, погрешность ±0,03 %;
- термометр ТЛ-4, диапазон измерений от 15 °С до 30 °С, погрешность ±0,2 °С;
- трубопоршневая установка, погрешность ±0,1 %;
- толщиномер ультразвуковой, диапазон измерений от 0,1 до 100 мм, погрешность ±0,1 мм;
- линейка измерительная металлическая, ЛИЗ-300, ГОСТ 427-75;
- штангенциркуль, ЩЦ-П-150-0,1, ГОСТ 166-89.
Знак поверки в виде оттиска поверительного клейма наносится на вычислитель и первичные преобразователи.
