Поверка системы управления виброиспытаниями ВС-207 в Улан-Удэ

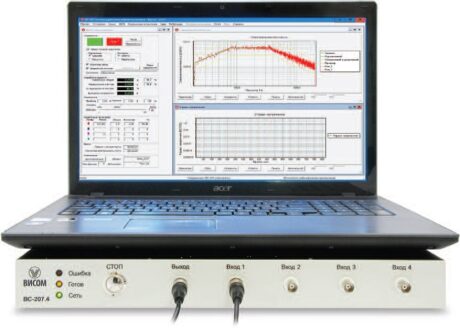

Система управления вибростендами ВС-207 включает в себя контроллер управления и программный пакет VisProbe. Связь контроллера с персональным компьютером осуществляется по локальной сети Ethernet. Такой способ подключения не требует установки в компьютер дополнительных карт расширения, даёт возможность расположить контроллер на значительном удалении от компьютера (до 150 м), обеспечивает гальваническую развязку между контроллером и компьютером, обеспечивает безопасное завершение испытания в случае зависания или обесточивания компьютера. Поверка системы управления виброиспытаниями ВС-207 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Поверка системы управления виброиспытаниями ВС-207

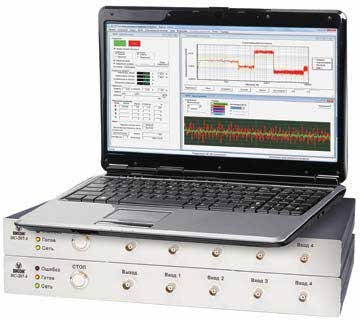

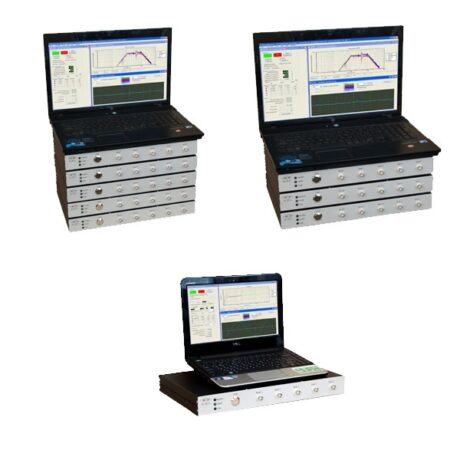

Выпускается две модификации ВС-207, имеющие 4 измерительных канала (ВС-207.4) или 8 измерительных каналов (ВС-207.8).

Каждый измерительный канал поддерживает подключение трёх видов датчиков:

• пассивные пьезоэлектрические акселерометры с выходом по заряду (например KD32, KD35, ДН-4 и т.п.);
• акселерометры c ICP выходом;
• виброметры с выходом по напряжению;

В настоящее время доступны следующие виды испытаний:

• синусоидальная вибрация с фиксированной и изменяющейся частотой;
• широкополосная случайная вибрация;
• классический удар;
• виброудар (в т. ч. имитация СПВ);
• поиск и удержание резонанса;
• наложение синуса на ШСВ (SOR);
• наложение ШСВ на ШСВ (ROR);
• наложение синуса и ШСВ на ШСВ (SROR);
• запись и воспроизведение полевых испытаний;
• удар с воспроизведением ударного спектра (Shock Response Spectrum, SRS);
• анализатор удара;
• аттестация вибрационных установок.

Внутреннее программное обеспечение контроллера производит формирование выходного сигнала (который подаётся на усилитель вибростенда) и измерение уровня сигнала акселерометров. Это позволяет добиться высокой скорости работы системы управления. Контроллер самостоятельно производит аварийное отключение в случае превышения допустимого уровня вибрации, размыкания цепи обратной связи или при других нештатных ситуациях.

Система управления виброиспытаниями ВС-207 входит в Государственный реестр средств измерений (в т.ч. и в спец. раздел) под номером 42601-09.

Сравнительная таблица систем управления вибрационными испытаниями.
