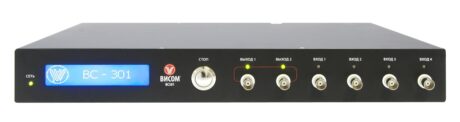

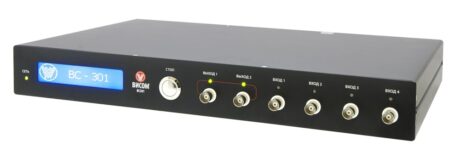

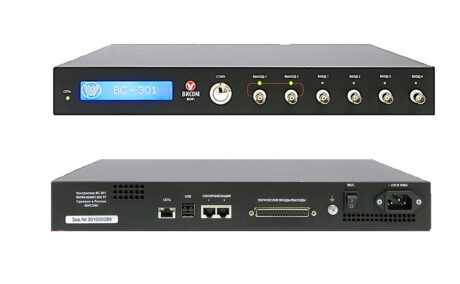

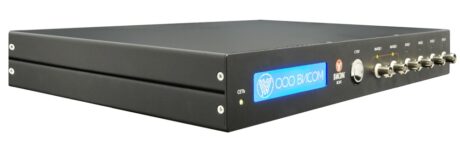

Поверка системы управления виброиспытаниями ВС-301 в Улан-Удэ

Поверка осуществляется по документу ВАПМ.466961.002МП «Инструкция. Системы управления виброиспытаниями ВС-301. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 19 сентября 2014 г.

Основные средства поверки:

—    калибратор-вольтметр универсальный В1-28 (рег. № 10759-86): диапазон воспроизведения напряжения переменного тока от 1 мкВ до 700 В в диапазоне рабочих частот от 0,1 Гц до 120 кГц, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 0,1 Гц до 100 кГц и в диапазоне напряжений от 10-4 до 20 В ± 0,08 %, диапазон измерений напряжения переменного тока от 1-10-5 до 700 В, пределы допускаемой относительной погрешности измерений напряжения переменного тока в диапазоне частот от 40 Гц до 50 кГц и в диапазоне напряжений от 10-4 до 20 В ± 0,12 %;

—    частотомер электронно-счетный Ч3-77 (рег. № 14739-95): диапазон измерений частоты от 0,01 Гц до 1,6 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 1 • 10-8/Тсч, где Тсч — время счета;

—    калибратор-измеритель нелинейных искажений СК6-20 (рег. № 41370-09): диапазон частот первой гармоники от 10 Гц до 200 кГц, диапазон измерений коэффициента гармоник от

0,001 до 100 %, диапазон амплитуды при измерении коэффициента гармоник от 1 до 1,8 В, пределы допускаемой абсолютной погрешности измерений коэффициента гармоник (Кг) в диапазоне от 10 Гц до 20 кГц ± (0,03Кг+0,006) %.

Сведения о методах измерений

ВАПМ.466961.002 РЭ. Системы управления виброиспытаниями ВС-301. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к системам управления виброиспытаниями ВС-301

1.    ГОСТ РВ 20.39.304-98.

2.    ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

3.    ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10 до 10 Гц.

4.    ГОСТ 8.762-2011. ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник.

5.    ВАПМ.466961.001 ТУ. Системы управления виброиспытаниями ВС-301. Технические условия.
