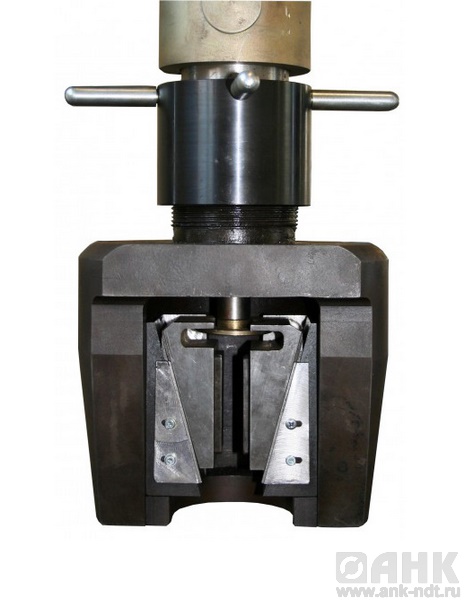

Описание машины испытательной РМГ-МГ4
Испытательная разрывная машина типа РМГ-МГ4 предназначена для статических испытаний образцов металлов из листового и круглого проката и сварных соединений на растяжение и сжатие (изгиб) по ГОСТ 1497, ГОСТ 12004, ГОСТ 10922, ГОСТ 6996, ГОСТ 14019 при статических режимах нагружения.
Область применения машин – испытательные лаборатории предприятий стройиндустрии, строительных организаций, научно-исследовательских институтов и учебных заведений.
Ввод исходных данных осуществляется в диалоговом режиме с клавиатуры блока управления. Микропроцессорное управление процессом нагружения обеспечивает поддержание установленной пользователем скорости нагружения, фиксацию разрушающей нагрузки, построение диаграммы «нагрузка – перемещение» и «нагрузка – деформация» (при подключении экстензометра), вычисление предела текучести и временного сопротивления. Получаемая в процессе испытаний информация автоматически архивируется, маркируется датой и временем и передается на ПК с возможностью последующего документирования.
Технические характеристики машины испытательной РМГ-МГ4
| Наименование характеристики | Модификации | ||||
| РМГ-50МГ4 | РМГ-100МГ4 | РМГ-200МГ4 | РМГ-300МГ4 | РМГ-500МГ4 | |
| Пределы измерений, кН | |||||
| - наибольший | 50 | 100 | 200 | 300 | 500 |
| - наименьший | 1 | 2 | 4 | 6 | 10 |
| Цена единицы наименьшего разряда, кН | 0,005 | 0,01 | 0,02 | 0,03 | 0,05 |
| Диапазон регулирования скорости нагружения: | |||||
| - кН/с | 0,05 - 2,5 | 0,1 - 4,0 | 0,5 - 5,0 | ||
| - МПа/с | 0,2 - 12 | 0,5 - 15 | 1 - 20 | ||
| Пределы допускаемой относительной погрешности поддержания скорости нагружения, % | ± 5 | ||||
| Питание: | |||||
| - напряжение, В | 220 ± 22 | ||||
| - частота, Гц | 50 ± 0,5 | ||||
| Потребляемая мощность, Вт, не более | 330 | 420 | 520 | 650 | 720 |
| Ход активного захвата, мм | 120 | 150 | |||
| Высота рабочего пространства, мм, не менее | 200 | 200 | 240 | 240 | 350 |
| Ширина рабочего пространства, мм, не менее | 210 | 210 | 340 | 340 | 400 |
| Габаритные размеры (ДШВ), см, не более | 66x56x200 | 66x56x200 | 76x68x210 | 78x68x210 | 92x72x290 |
| Масса, кг, не более | 250 | 290 | 440 | 520 | 650 |
