Описание преобразователя для УЗК сварных соединений полиэтиленовых труб

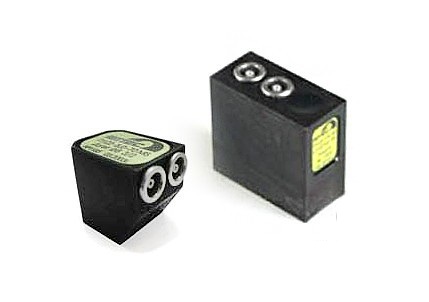

Для УЗК сварных соединений полиэтиленовых трубопроводов, выполненных контактной сваркой, применяют ультразвуковые специализированные преобразователи типа П122-1,8 «Дуэт» и «Тандем». Диапазон контролируемых диаметров труб 63 – 1200 мм, толщиной 5,8 – 73,5 мм.
Раздельные схемы включения, большие углы ввода позволяют надежно обнаруживать вертикально-ориентированные плоские дефекты в сечении сварного шва при высоком отношении сигнал/шум. Методика применения согласована с Госгортехнадзором РФ.
Особенности
- возможно изготовление ПЭП на различные типоразмеры труб SDR9, SDR11, SDR17.6 и др., выполненных из полиэтилена ПЭ-80, ПЭ-100 и других марок;
- настройка осуществляется по плоскодонным сверлениям;
- тип разъёмов: Lemo00.
Технические характеристики
| Наименование преобразователя | П122-1,8 «Дуэт» | П122-1,8 «Тандем» |
| Рабочая частота | 1,8 МГц | 1,8 МГц |
| Контролируемые диаметры | 63 мм, 110 мм, 160 мм, 225 мм, 315 мм | 110 мм, 160 мм, 225 мм, 315 мм |
| Контролируемые толщины | 5,8 – 73,5 мм | 5,8 – 73,5 мм |
| Тип разъёма | Lemo 00 | Lemo 00 |
