Поверка измерителя параметров цепей MZC-310S в Улан-Удэ
Измерители параметров электробезопасности мощных электроустановок MZC-310S предназначены для измерения сопротивления петли короткого замыкания с максимальным
разрешением 0,01 Ом, номинальным рабочим током 42А (по 2-х проводной схеме),сопротивления петли короткого замыкания с максимальным разрешением 0,1 мОм (по 4-х
проводной схеме),напряжения переменного тока и частоты, напряжения прикосновения. Поверка измерителя параметров цепей MZC-310S осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка измерителя параметров цепей MZC-310S

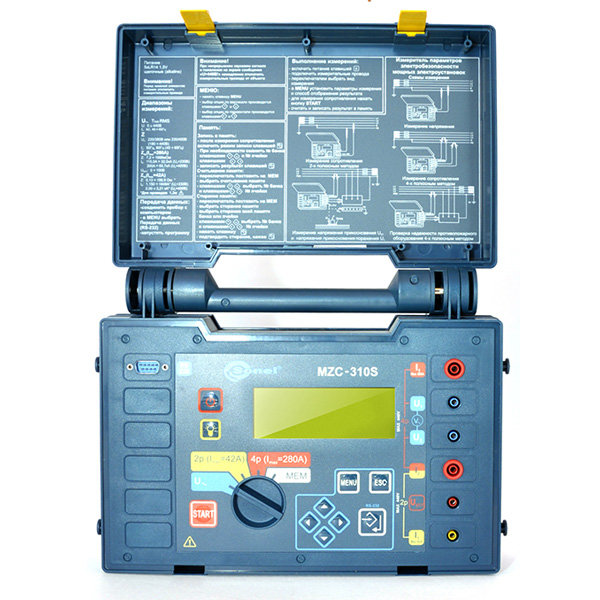

Измерители параметров электробезопасности мощных электроустановок MZC-310S (далее по тексту – «измерители») представляют собой портативные электрические цифровые
измерительные приборы. На верхней панели измерителей расположены: шесть однополюсных гнезд для подключения соединительных проводов; разъем интерфейса RS-232 для подключения измерителя к компьютеру; жидкокристаллический цифровой дисплей; поворотный 4-х позиционный переключатель режимов работы и клавиши управления измерителем.
На нижней панели измерителей имеется отсек, закрытый съемной крышкой, для установки пяти щелочных (алкалиновых) элементов питания напряжением постоянного тока 1,5 В
типа LR14.
Основные характеристики прибора MZC-310S:
- измерение полного, активного и реактивного сопротивления цепей «фаза-нуль» и «фаза-фаза»;
- вычисление ожидаемого тока короткого замыкания;
- измерение сопротивления петли короткого замыкания на электростанциях и распределительных установках с номинальным рабочим током 280 А и максимальным разрешением 0,1 мОм (по 4-х проводной схеме);
- измерение сопротивления петли короткого замыкания в электроустановках зданий номинальным рабочим током 42 А с максимальным разрешением 0,01 Ом (по 2-х проводной схеме);
- измерение напряжения переменного тока (True-RMS);
- измерение частоты переменного тока ( 45 … 65 Гц);
- измерение напряжения прикосновения поражения;
- память 990 результатов измерений;
- передача данных в компьютер;
- функция программной модернизации (загружается с сайта производителя).
Программное обеспечение для MZC-310S
Программное обеспечение измерителей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Инструментальную погрешность аппаратной части и погрешность, вносимую ПО, не разделяют, и проверяют, с условием, что суммарная погрешность средства измерения не превышает указанные пределы.
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений А по МИ 3286-2010.
Поверка осуществляется по документу «Измерители параметров электробезопасности мощных электроустановок. Методика поверки. MZC-310S-11 МП», согласованному с ГЦИ СИ ФГУ «Ростест-Москва» 22 августа 2011 г. и входящему в комплект поставки.
Сведения о методиках (методах) измерений
Методы измерений с помощью измерителей указаны в документе «Измерители параметров электробезопасности мощных электроустановок MZC-310S. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям параметров электробезопасности мощных электроустановок MZC-310S
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
- ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний»
- Измерители параметров электробезопасности мощных электроустановок MZC-310S. Руководство по эксплуатации.
